Датчик присутствия

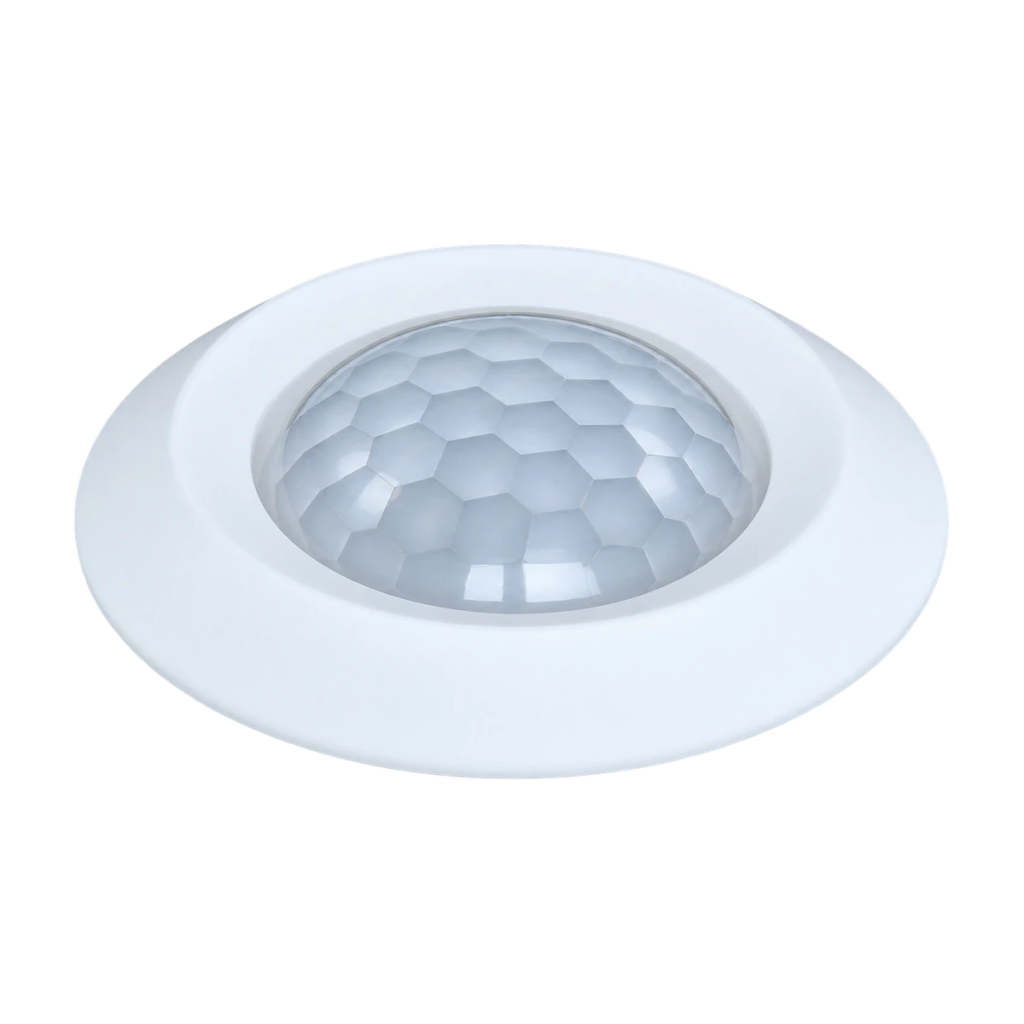

Датчик присутствия человека для системы умного дома iLeanSystems. Комбинированный: в одном корпусе пироэлектрический (PIR) сенсор и микроволновый радар 24 ГГц с двумя приёмными антеннами.

Микроволновый радар FMCW

В бытовых микроволновых датчиках движения обычно стоит доплеровский модуль с одной приёмной антенной. Он реагирует на сам факт движения, но не измеряет, где находится человек и на каком расстоянии.

В этом датчике — радар FMCW (частотно-модулированный непрерывный сигнал) в диапазоне 24–25 ГГц с одной передающей и двумя приёмными антеннами:

• Расстояние. Измеряется по задержке отражённого сигнала — радар отличает человека в рабочей зоне от движения за её пределами.
• Направление. Определяется по разности фаз сигнала на двух приёмных антеннах — радар видит, с какой стороны находится человек.
• Скорость. Измеряется по доплеровскому сдвигу — фиксируются малые движения: работа за столом, чтение, просмотр фильма.

Преимущества микроволнового канала

• Обнаруживает неподвижно сидящего человека — PIR-сенсор в этой ситуации сигнала не даёт.
• Не зависит от температуры: работает, когда воздух в помещении близок к температуре тела, и не реагирует на нагрев от батарей, солнца и тёплого воздуха из кондиционера.
• Не зависит от освещённости и работает в полной темноте.

PIR-канал и совместная обработка

• PIR-сенсор с линзой Френеля регистрирует перемещение источника теплового излучения через зоны обнаружения и быстро реагирует на вход человека в помещение.
• Присутствие определяется по двум каналам: движение штор и работа вентилятора не дают теплового сигнала, неподвижный человек остаётся в зоне радара.

Применение

• Датчик присутствия для освещения: включение света при входе, отключение при отсутствии людей.
• Управление отоплением, вентиляцией и увлажнением по наличию людей в помещении: режимы «присутствие / отсутствие».
• Кабинеты, жилые комнаты, санузлы, коридоры, гардеробные.
