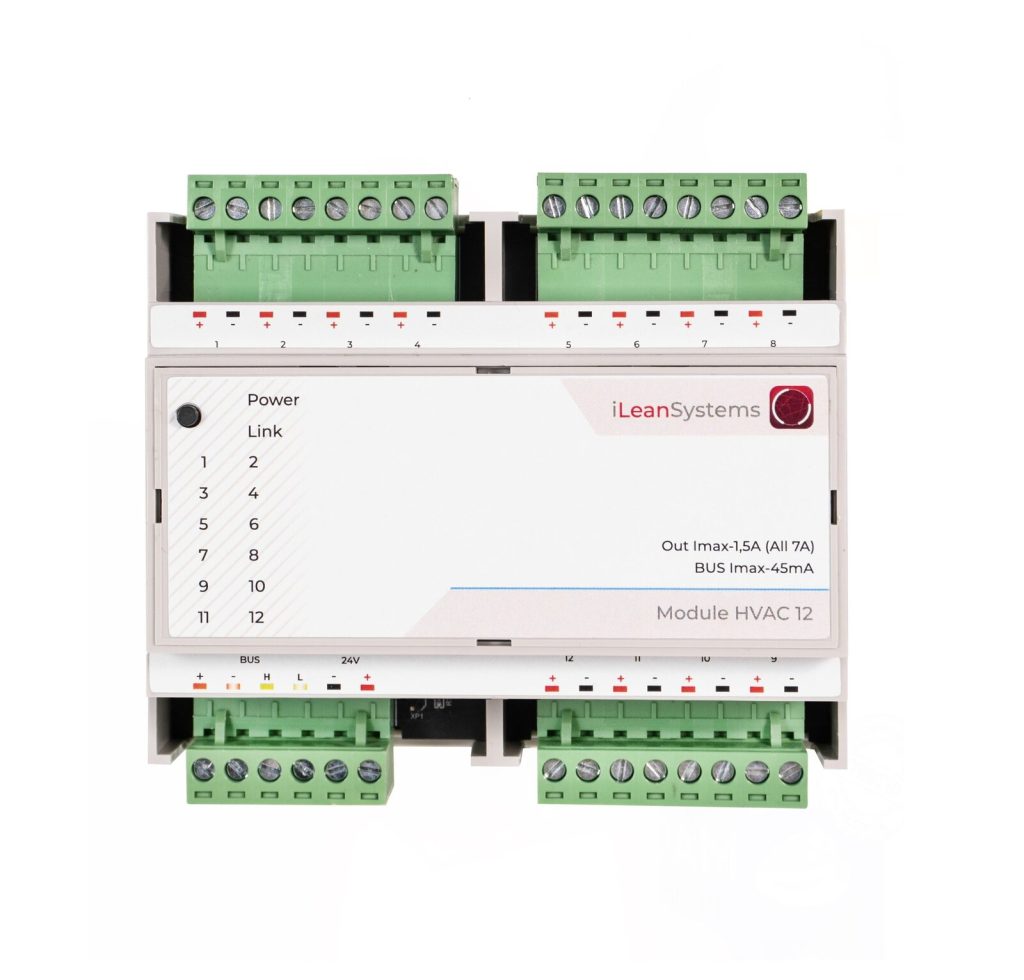

Модуль управления низковольтной нагрузкой, HVAC12

Модуль управления низковольтной нагрузкой для отопления, вентиляции и увлажнения. Подключает термоэлектрические сервоприводы и клапаны. Монтаж на DIN-рейку.

Подключение

• У каждого выхода пара клемм + и −.
• Отдельный вход питания нагрузки от внешнего блока питания; логика питается от шины.
• Индикация: Power, Link, светодиод на каждый выход, кнопка адресации.

Регулирование отопления

• Регуляторы зон работают в памяти модуля: комната регулируется, даже если центральный модуль недоступен.
• Каскадная комната: тёплый пол по температуре воздуха с ограничением температуры пола; радиаторы или конвекторы включаются для догрева автоматически.
• Подоконные контуры — импульсный режим (ШИМ).
• Поддержка приводов НЗ и НО; при потере датчика клапан открывается.

Вентиляция и увлажнение

• VAV-клапаны, двухпозиционные клапаны с возвратной пружиной, трёхпозиционные клапаны.
• Сервоприводы увлажнения.
